SONDERAUSFÜHRUNGEN

Die Sonderausführungen unterscheiden sich hinsichtlich Ihrer unterschiedlichen Ausstattung zu der Standardversion. Die Ausstattungsmerkmale sind u. a.:


  • Kühlung (Rohrkühler)
  • Steuerung (Steuerblock)
  • Überwachungsschutz (Leiterplatte und Leistungsrelais)

Neben den bereits serienmäßig gefertigten Sonderausführungen (siehe unten), testen und produzieren wir auch kundenspezifische Anfragen. Bei speziellen Wünschen bezüglich Ausstattung und Betriebsspannung der Kompressoren, können Sie sich gern an uns wenden und wir erstellen mit Ihrer Zusammenarbeit ein individuelles Angebot.





KOMPRESSORAGGREGAT
KC100/ 1.0 - 12V DC & 24V DC

  • Ausstattung: nur Klemmbrett
  • ohne Kühlung, Steuerung und Überwachungsschutz

Einheit 12 V 24 V
maximaler Betriebsdruck: bar 10 10
Ansaugvolumen: l/ min. 75 75
effekt. Liefermenge b. 6 bar: l/ min. 52 52
Kompressordrehzahl: U/ min. 1500 1500
Motorleistung: kW 0,5 0,5
Stromaufnahme: A 48 24
Schutzart: IP 66 66
Funkentstört: ja ja
Ölfüllung (SAE 5 W30): l 0,13 0,13
Gewicht: kg 20 20
Schalleistungspegel LWA: dB 84 84
Abmessung L x B x H: mm 390 x 255 x 320

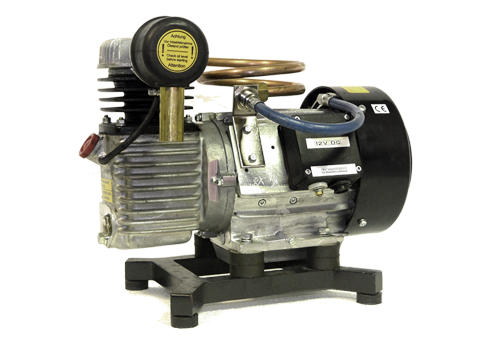

KOMPRESSORAGGREGAT
KC100/ 1.3.3.1 - 12V DC & 24V DC

  • Ausstattung: Kühlung, Überwachungsschutz
  • ohne Steuerung

Einheit 12 V 24 V
maximaler Betriebsdruck: bar 10 10
Ansaugvolumen: l/ min. 75 75
effekt. Liefermenge b. 6 bar: l/ min. 52 52
Kompressordrehzahl: U/ min. 1500 1500
Motorleistung: kW 0,5 0,5
Stromaufnahme: A 48 24
Schutzart: IP 66 66
Funkentstört: ja ja
Ölfüllung (SAE 5 W30): l 0,13 0,13
Gewicht: kg 20 20
Schalleistungspegel LWA: dB 84 84
Abmessung L x B x H: mm 390 x 255 x 320




KOMPRESSORAGGREGAT
KC200/ 1.0.0 PF - 24V DC & 48V DC

  • Ausstattung: Leistungsrelais, PF ... potentialfrei
  • ohne Kühlung, Steuerung, Überwachungsschutz

Einheit 24 V 48 V
maximaler Betriebsdruck: bar 10 10
Ansaugvolumen: l/ min. 150 150
effekt. Liefermenge b. 6 bar: l/ min. 105 105
Kompressordrehzahl: U/ min. 2500 2500
Motorleistung: kW 1 1
Stromaufnahme: A 48 24
Schutzart: IP 66 66
Funkentstört: ja ja
Ölfüllung (SAE 5 W30): l 0,13 0,13
Gewicht: kg 25 25
Schalleistungspegel LWA: dB 84 84
Abmessung: mm 440 x 255 x 320 440 x 285 x 320

Diese Sonderausführung gibt es auch in einem Metallgehäuse mit angeschlossenem Druckluftkessel. Die Kompressoranlage verfügt über:

  • Betriebsstundenzähler
  • Druckverteiler mit Druckschalter und Sicherheitsventil
  • Druckregelventil und dazugehöhriges Manometer

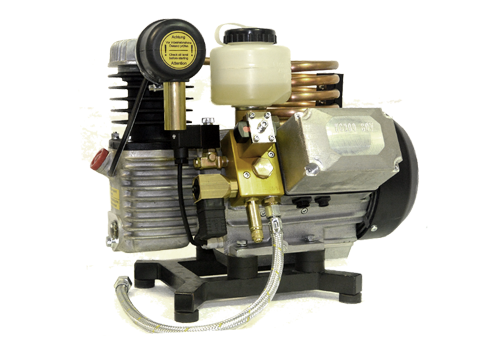

KOMPRESSORAGGREGAT
KC275/ 1.21 80V DC

  • Ausstattung: komplett wie Standardversion (optional mit oder ohne Frostschutzeinrichtung) jedoch erhöhte Leistung

Einheit 80 V
maximaler Betriebsdruck: bar 10
Ansaugvolumen: l/ min. 230
effekt. Liefermenge b. 6 bar: l/ min. 170
Kompressordrehzahl: U/ min. 2950
Motorleistung: kW 2
Stromaufnahme: A 25
Schutzart: IP 66
Funkentstört: ja
Ölfüllung (SAE 5 W30): l 0,13
Gewicht: kg 25
Schalleistungspegel LWA: dB 84
Abmessung: mm 440 x 290 x 300
Einschaltdauer: S3/ 50%




KOMPRESSORAGGREGAT
KC275/ 1.0 110V DC

  • Ausstattung: nur Klemmbrett
  • ohne Kühlung, Steuerung und Überwachungsschutz

Einheit 110 V
maximaler Betriebsdruck: bar 10
Ansaugvolumen: l/ min. 230
effekt. Liefermenge b. 6 bar: l/ min. 170
Kompressordrehzahl: U/ min. 2950
Motorleistung: kW 2
Stromaufnahme: A 19
Schutzart: IP 66
Funkentstört: ja
Ölfüllung (SAE 5 W30): l 0,13
Gewicht: kg 25
Schalleistungspegel LWA: dB
Abmessung: mm 440 x 290 x 300
Einschaltdauer: S3/ 50%




TROCKENLÄUFER
KCT100.60/ 1.0 24V DC & 48V DC

  • Kompressoraggregat mit öl - freiem Kompressorblock (KCT60), G - Motor Gr. 100
  • Ausstattung: standardmäßig nur Klemmbrett, aber optional änderbar

Einheit 24 V 48 V
maximaler Betriebsdruck: bar 7 7
Ansaugvolumen: l/ min. 60 60
effekt. Liefermenge b. 6 bar: l/ min. 35 35
Kompressordrehzahl: U/ min. 1500 1500
Motorleistung: kW 0,5 0,53
Stromaufnahme: A 24 12
Schutzart: IP 66 66
Funkentstört: ja ja
Gewicht: kg 20 20
Schalleistungspegel LWA: dB 84 84
Abmessung: mm 395 x 260 x 297 390 x 265 x 320




TROCKENLÄUFER
KCT100.90/ 1.0 24V DC & 48V DC

  • Kompressoraggregat mit öl - freiem Kompressorblock (KCT90), G - Motor Gr. 100
  • Ausstattung: standardmäßig nur Klemmbrett, aber optional änderbar

Einheit 24 V 48 V
maximaler Betriebsdruck: bar 7 7
Ansaugvolumen: l/ min. 90 90
effekt. Liefermenge b. 6 bar: l/ min. 50 50
Kompressordrehzahl: U/ min. 1500 1500
Motorleistung: kW 0,5 0,53
Stromaufnahme: A 24 12
Schutzart: IP 66 66
Funkentstört: ja ja
Gewicht: kg 20 20
Schalleistungspegel LWA: dB 84 84
Abmessung: mm 395 x 260 x 297 390 x 265 x 320
